河北冠能石油機械制造有限公司簡稱冠能固控，主要是泥漿固控設備與廢棄泥漿環保分離設備的專業制造商。主要是廢棄泥漿的前期欲處理設備與后期精細固液分離設備的加工、制造、應用、服務等業務。目前涵蓋了石油天然氣鉆井、煤層氣和頁巖氣鉆井、地?zé)徙@井、等泥漿凈化處理、廢棄泥漿處理工程的處理設備；市政污水、市政污泥、建筑泥漿等凈化處理設備廢棄泥漿處理設備；河道淤泥、礦山尾渣處理設備；含油污泥處理設備等。

下面是我公司的廢棄泥漿排出液體的凈化處理設備，斜板沉降裝置。

斜板沉降裝置介紹：

冠能斜板沉降裝置是一種高效防附著薄板沉降泥水分離裝置。廣泛應用于分離廢液中可沉降的固體顆粒。通過絮凝或自然分區沉降方式進行固液分離，分離沉降薄板通常采用SS304不銹鋼制作而成，耐腐蝕，使用壽命長。

冠能斜板沉降裝置，通過科學的斜板角度，和分離倉設計能夠在較小的體積內實現高效的分離。清澈上清液溢流收集或外排；固相顆粒順著斜板，滑落到底部污泥倉中，然后通過污泥倉的低速螺旋輸送機推送到卸泥口，然后通過輸送泵輸送到污泥處理裝置中。 在廢棄泥漿進入斜板沉降裝置之前，可以采用絮凝劑絮凝處理，能夠更有效提高設備處理能力。

針對用戶不同工況的處理量要求，冠能公司有一系列斜板沉降分離器供用戶選擇，處理能力6~120立方/每小時可選，或者更大的處理能力定制化選擇。

斜板沉降裝置參數表：

冠能固控污泥真空泵主要是輸送高含固量、高粘度的固、液態物料的理想化設備，主要工作場地有：油田廢棄油泥池、隨鉆油基巖屑、煉油廠落地油泥、油田風化污油泥、壓裂返排液油砂等含油污泥；市政污泥、建筑淤泥、打樁盾構廢棄污泥、河道清淤淤泥等高含固量污泥；沙子、石子、礦山礦渣等固體顆粒；

一、污泥真空泵組參數功用：

1.本套污泥真空泵組額定輸送量120~160m3/h（視物料情況范圍值）； 2.氣源要求：壓力550Kpa~885Kpa，進氣量需求：80~120m3/分鐘 3.無電力要求，可以在危險區域安全作業； 4.吸入吸入距離可以是50米以內，水平排放距離高達1000m； 5.可輸送固相粒徑高達75mm，無可堵塞部件。 6.本套污泥真空泵組吳易損件、磨損部件，均為氣動組件控制動作。氣動控制中樞為美國進口。

二、污泥真空泵組工作介紹：

1.泵組工作的時候吸漿和排放交替進行，可以自動或者手動模式下工作。 2.可以輸送重泥漿，甚至接近干燥的物料，而且腔體內無轉動部件，不易磨損。 3.通常進出口管線尺寸用8~12寸，如果增大出口管線會犧牲輸送距離

三、污泥真空泵自動模式操作介紹：

1. 開啟供氣，選擇自動模式，這樣一個排放循環馬上就會進行。泵開始運行輸送模式前，確保泵體內部是空的。出廠的時候調整的是10秒排放和10秒吸入，后續可以用戶可以依據工況進行調整。 2.把吸入口放到要吸入的物料內，保持泵持續工作，當罐體滿的時候，能夠通過聲音進行辨別，如果選擇的是手動模式，需要手動排空罐體。 3.如果選擇的是自動模式，讓泵組循環幾次。然后可以依據情況調整循環時間適應輸送的物料。 4.工作時需要檢查排出管線是否布置正常，關閉泵的時候，讓泵在運行3~5分鐘去清空泵體。 5.如果是自動運行狀態，操作人員可以離開泵組，泵組可以干轉，不會損壞。但是如果是手動模式，操作人員不能離開泵，否則可能損壞擴散管。如果要離開泵組，需要把泵調整到自動模式，或把供氣關掉。 6.自動工作時候，通過氣動計時器實現。通過現場工作經驗可以調整計時器的時間。 7.出廠的時候，進料，和卸料時間都是按照10秒來設定的，用戶后續依據物料可以自行調整。 8.物料較濕潤，容易輸送的物料，吸入管線小于10米，罐體容易滿的時候。可以縮短時間，反之，需要延長時間，調整范圍在0-30秒。

冠能固控是2007在河北省唐山市創立的石油天然氣鉆采設備制造企業，致力于泥漿固控設備、廢棄泥漿處理設備研發、生產、創新領域。目前所生產的設備已經遠銷到全球多個國家和地區。

目前冠能固控應廣大客戶需求與市場走向，特研發了一款真空篩分裝置，我方主要是研發了真空吸附裝置與干燥篩的有機結合，主要是達到目前市場需求的粗過濾固液分離處理。

真空振動分離器與普通振動篩工作對比：

振動篩真空分離器是冠能公司結合國外各家產品優勢，自主研發的更先進產品。其工作原理是通過在干燥振動篩后一張篩網下面安裝一套真空吸附裝置，通過脈動氣流形成一定頻率的真空吸收，提高鉆井液的回收，降低排出鉆屑的含液量。也可以在客戶已有振動篩的出渣口，通過外掛式額外安裝一張帶真空吸附的小篩網，實現鉆屑排出前進行真空吸附鉆井液回收。

真空振動分離器優勢說明：

?可以用于油基泥漿(BOM),水基泥漿(WBM),復合基泥漿(SBM)的泥漿處理。 ?可以適用于陸地鉆機和海洋鉆機，提高固控設備振動篩工作效率，回收鉆井液，降低廢棄物量。 ?可以替代鉆屑干燥篩的處理，但是成本更低。 ?幾乎無需額外占地面積，滿足海洋平臺空間需求。 ?冠能公司既可以提供新振動篩配備真空分離器，也可以對客戶已有振動篩安裝真空分離器，安裝簡便快捷。 ?基于不同的鉆井速度，每天大約能夠額外多回收20~30%左右的有用鉆井液。 ?通過配套真空振動分離器，固控振動篩可以安裝更高目數的篩網而不跑漿，從而提供固控設備的分離效率。 ?通過排放更干燥的鉆屑，能夠減少鉆井廢棄物運輸和處理成本。 ?安裝操作簡便，只需要一名操作人員即可對整個鉆機的真空吸附系統進行操作。

冠能固控是專業油田廢棄物設備的制造商，目前涵蓋了煉油廠落地油泥處理、油基鉆井巖屑處理、采油廠老化油泥處理等多領域油泥處理設備。是目前國內非含油、含油廢棄泥水油混合物設備全、工藝比較先進的設備成套集成商。

冠能固控處理的油泥指的是油、水和固體的混合物。為了對油泥進行處理并且對油和水進行回收,就必須將油、水和固體進行分離。同時如何以更低的成本處置固體，并且盡可能多的回收油。冠能油泥處理系統是通過加入油泥處理化學品對油泥進行預混合熱洗后分離成油，水，固等分別儲運。

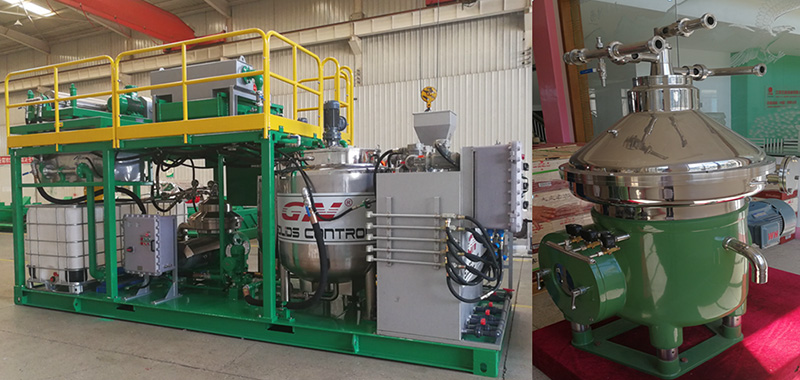

以上圖片為處理量在1-2m³/h的油泥處理系統，外形尺寸為：6058*2438*3182mm，常用于純粹油泥處理和少量含油污泥處理，此油泥處理系統不包含終水處理設備。

主要系統組成包括：預混合熱洗模塊（加熱保溫、混合攪拌），真空輸送模塊，加藥模塊（破乳、降粘、絮凝），粗過濾模塊（篩分），兩項固液精細分離模塊（離心分離），三相精細分離模塊（離心分離）。

含油污泥來源：

1）原油罐清理產生的廢棄油泥油砂 2）煉油廠的廢棄油泥油砂 3）鉆井廢棄油泥油砂。

含油處理系統主要參數： 系統型號GNOST-01AGNOST-05AGNOST-15A 調質后處理量 1m³/h 5m³/h 15 m³/h 振動篩 GNZS752E-DZ GNZS703E-DZ GNZS594E-DZ 離心機 GNLW224D-VFD GNLW363D-VFD GNLW553D-VFD 三相分離機 GNSD-40 GNSD-90 GNSD-125 固相含油 2-5%（配合油泥化學劑，臥螺離心機排出的泥） 回收油質量 2-3%（三相分離機回收油中的水固含量） 回收水質 500-1000PPM（百萬分之500-1000，三相碟片機排出的水 的含油量 水處理后質量 50-100PPM（水處理設備處理后含油量） 說明 含油污泥通過機械分離設備，需要配合化學劑和加熱處理。 以上參數僅供參考，不同物料終處理量會有差異

GN 冠能固控（GN Solids Control）是一家國際知名的固控設備和振動篩網制造商。馳名中外的GN冠能固控商標得到廣大客戶的一致好評，我公司的產品在世界大多數油氣鉆井現場均得到了良好的應用，很多油企慕名而來參觀考察我公司工廠。我司總部臨近中國北京， 位于河北省大廠潮白河石油裝備高新工業區，在美國和俄羅斯設立了分支機構。我們的振動篩網可以用于冠能振動篩和國內外其它主流品牌振動篩。

冠能固控振動篩網產品技術要求：

1、結構要求：API60 以內的篩網采用 2 層網絲結構，API60 以上的篩網一律采用法 3 層網絲結構。

2、外觀要求：網面無破損，網面平整，無斷絲，無抽絲，無明顯色差，干凈，整潔，無明顯突起，無斷格，除工藝需求外，無堵孔，無漏侵，張緊好，無影響使用的褶皺現象邊框平滑，無絲頭，無毛刺，無鋒邊，膠條粘接結實。

注意：波浪型網兩側要打磨，總體平滑，凹槽打磨，堵頭無漏孔，背面無漏侵，網面抗壓能力好，手壓無變形，把手實心全塑。

3、焊接要求：豎縫方向無漏焊，無沙眼。橫縫方向無漏焊。邊框，板面無變形，無焊透，四角需要打磨，各邊沿邊角不傷手。

4、尺寸要求：尺寸誤差范圍±0.5~1mm，目數準確，能符合對應振動篩的安裝和張緊。

5、包裝要求 1：篩網用紙箱包裝（單張篩網能用塑料膜包裝），紙箱的 2 個側面需要粘貼產品標簽。

注：2 張篩網包裝在同一紙箱的情況時，需要網面相鄰放置，中間要有軟材料隔開。一個紙箱多允許包裝 2 片篩網。

冠能固控振動篩網ASTM 目數和 API 分離粒度對應表：

對比說明：

1）ASTM 指的是美國材料與試驗協會，ASTM E11:01 目數也是 ISO 3310-1:2000 目數，ASTM 目數對應 的分離粒度指的是單層絲網按照 ASTM 標準絲徑編織的篩布所對應的分離粒度大小。對應篩網的目數，通常指篩網 面網的目數。但是篩網通常由 2 或 3 層復合而成，面網對應目數的分離粒度并不能等同于復合后的篩網分離粒度。

2）API 指的是美國石油協會，“篩網 API 編號”是按照 API RP13C 或者 ISO13501 標準的代碼，分離粒度 對應的是復合后的三層篩網通過篩分試驗得到分離粒度所屬的一個區間。訂購篩網時，我們通常要求客戶提供需要的 API 編碼，或者想要實現的分離顆粒大小，這樣能夠更準確確定篩網的配比。
